常用洗砂設備之一（輪斗洗砂機介紹與應用）
時間：2020-05-13 11:31:02 點擊數：7288
一、 概述
輪式洗砂機具有洗凈度高，結構合理，處理量大，功耗小，洗砂過程中砂子流失少，尤其是洗砂機傳動部分均與水、砂隔離，故其故障率大大低于目前常用洗砂機。
輪式洗砂機廣泛適用于冶金、建材、水電等行業的洗選、分級、除雜等作業，適用于細粒度和粗粒度物料的洗選作業。對建筑用砂、筑路用砂石猶為適宜。該洗砂機結構合理、維修便利、處理量大、功率消耗小、洗凈度高。新穎的密封結構、全封閉油浴式傳動裝置、可調式溢流堰板，確保了該系列產品耐用，清洗、脫水效果好，細粒產品保持穩定等特點。
二、工作原理
洗砂機工作時，電機通過三角帶、減速機、齒輪減速后帶動葉輪緩慢轉動，砂石有給料槽進入洗槽中，在葉輪的帶動下翻滾，并互相研磨，除去覆蓋砂石表面的雜質，同時破壞包覆砂粒的水汽層，以利于脫水;同時加水，形成強大水流，及時將雜質及比重小的異物帶走，并從溢出口洗槽排出，完成清洗作用。干凈的砂石由葉片帶走，砂石從旋轉的葉輪倒入出料槽，完成砂石的清洗作用。
1. 該機結構簡單，處理量大、功率消耗小、洗凈度高。
2. 輪斗式洗砂機除篩網外幾乎無易損件，用壽命長，長期不用維修。
3. 細砂和石粉流失少，所洗建筑砂級配和細度模數達到標準要求。
4. 該系列產品耐用，清洗、脫水效果好，細粒產品保持不亂等特點。
三、機器結構組成

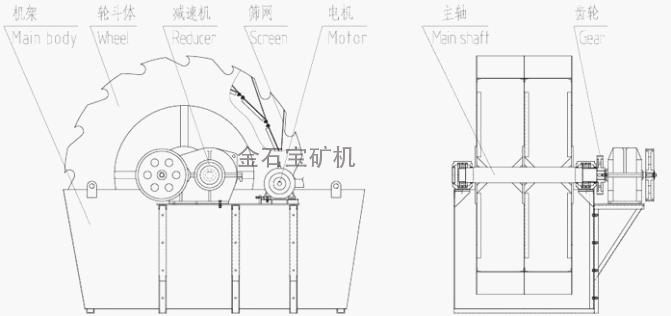

洗砂機主要結構部件有：機架、輪斗體、減速機、篩網、電機、主軸、齒輪等主要部件組成。
四、技術參數
|
型號規格 |
輪斗尺寸 |
處理能力(t/h) |
電機功 |
進料粒度 |
外形尺寸 |
|
XSD2610 |
Φ2600*1000 |
20-50 |
5.5 |
≤10 |
3255*1982*2690 |
|
XSD2516 |
Φ2500*1600 |
40-80 |
7.5 |
≤10 |
3675*2400*2500 |
|
XSD2816 |
Φ2800*1600 |
50-90 |
7.5-11 |
≤10 |
3800*3000*2880 |
|
XSD3016 |
Φ3000*1600 |
60-100 |
11 |
≤10 |
3900*3000*3080 |
|
XSD3024 |
Φ3000*2400 |
120-200 |
15 |
≤10 |
3900*4000*3080 |
說明：設備參數如有調整恕不另行通知.如果您對本產品有其他疑問請及時提出咨詢。

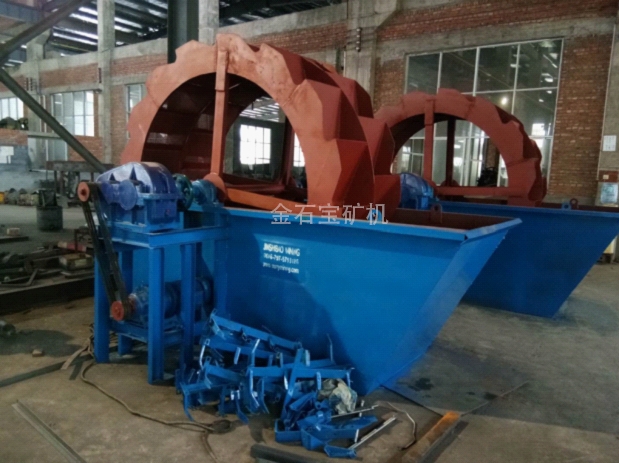

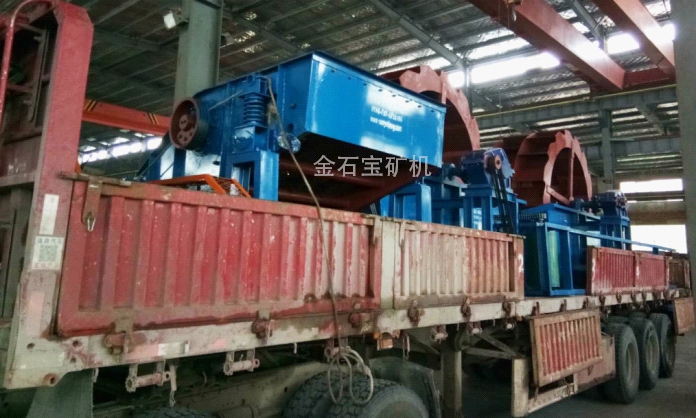

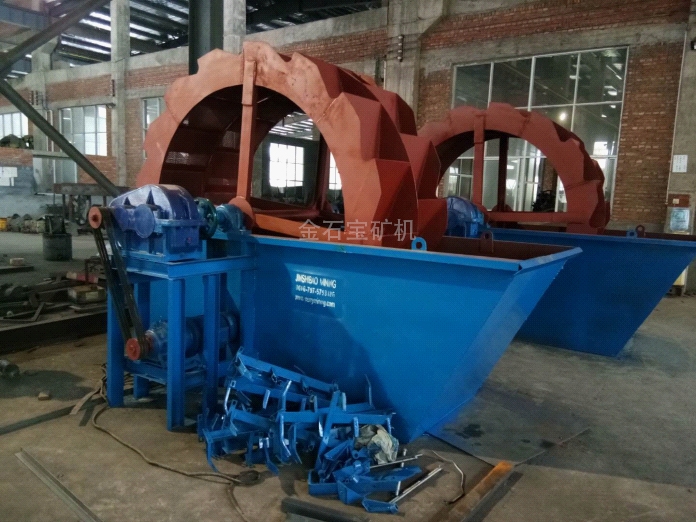

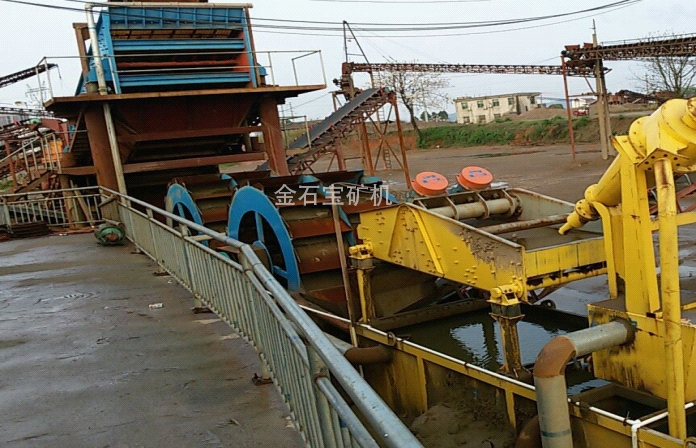

五、工廠圖片及洗砂現場
