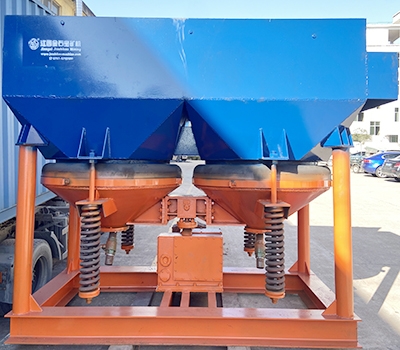

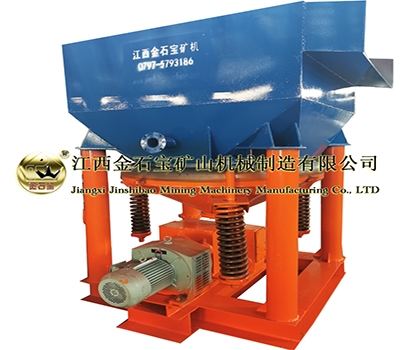

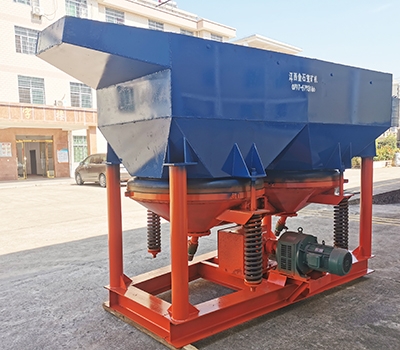

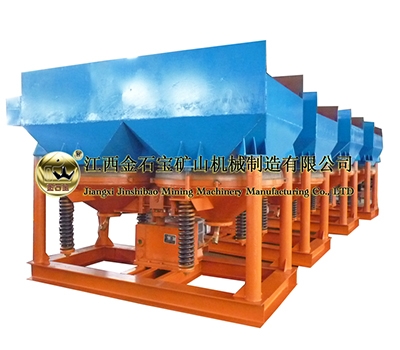

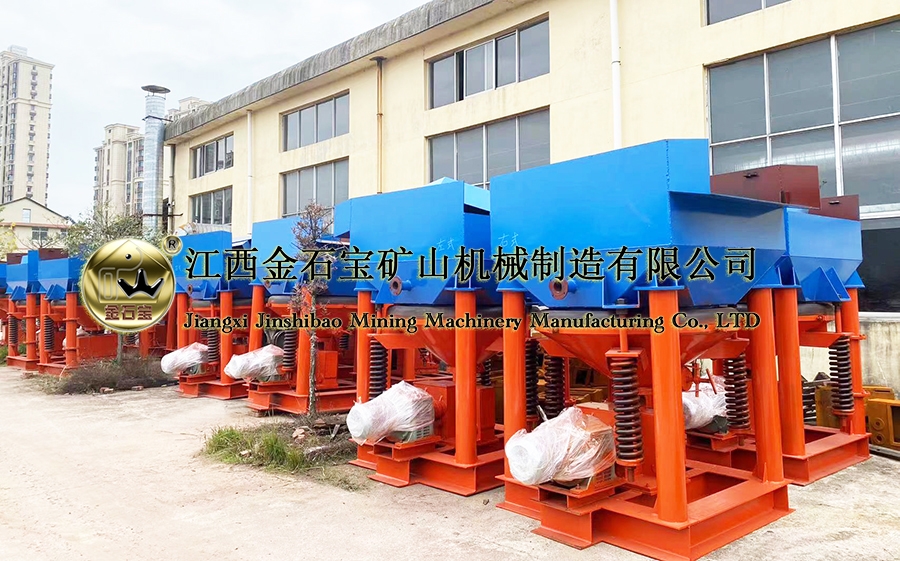

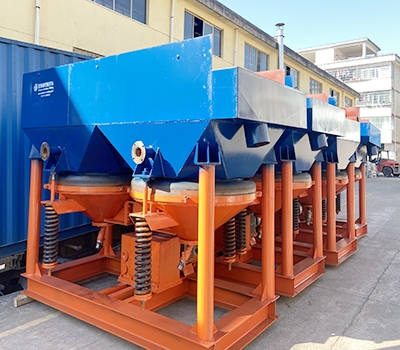

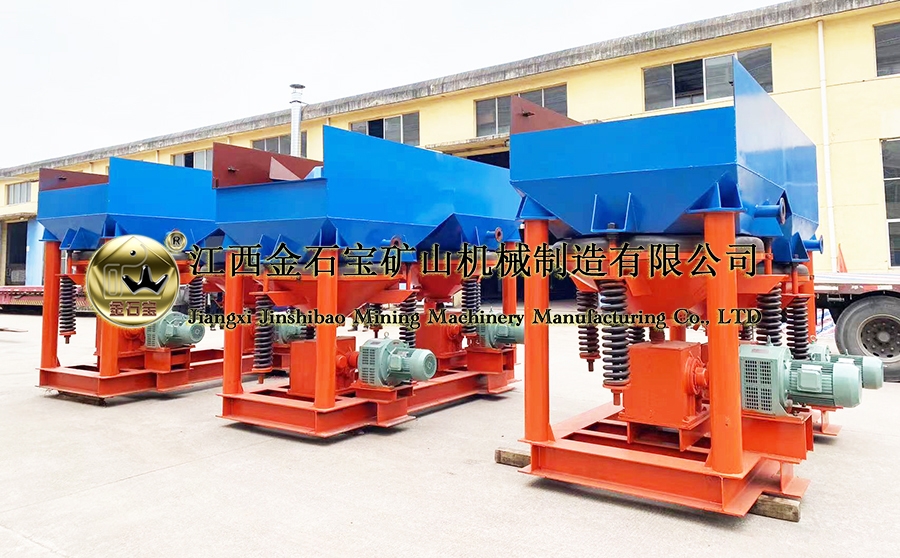

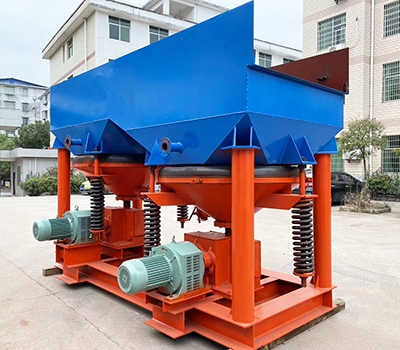

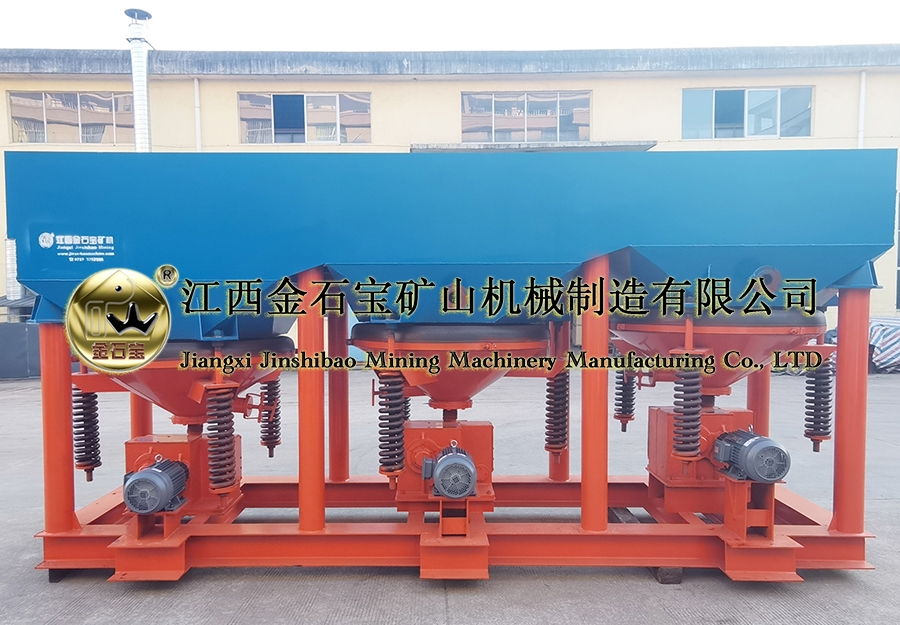

改進型鋸齒波跳汰機

1.設備簡單，易維護。

2.設備廣泛用于砂金、鎢、錫、鐵、錳、鈦、鉻、硫、煤、金剛石等多種礦物選別。

3.節能，環保新型重選設備。

4.處理能力大、選別粒度范圍廣，回收率高。

產品概述

鋸齒波跳汰機是近年來研發推廣使用的一種節能，環保的新型重選設備，由于其處理能力大，選別粒度范圍廣，回收率高，維護簡單，廣泛用于砂金、鎢、錫、鐵、錳、鈦、鉻、硫、煤、金剛石等多種礦物選別和錳渣，鉻渣，不銹鋼渣等冶煉渣回收，礦山選礦尾礦中的金屬回收，處理等。

我司推出的改進型JT2-2鋸齒波跳汰機廣泛應用于選金，選礦船上的粗選，掃選和精選作業，其組合使用有效的節省了占地空間，提高了選礦效率。改進JT2-2A、JT4-2A型鋸齒波大顆粒跳汰機，給礦粒度小于60mm，采用篩上排礦，應用于重晶石礦、錳礦、鐵礦等大顆粒礦石的選礦。

產品結構

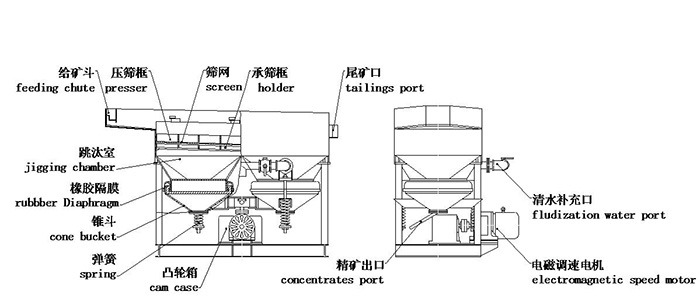

設備主要由：給礦斗、跳汰室、壓篩框、篩網、承篩框、錐斗、橡膠隔膜、彈簧、凸輪箱、電磁調速電機、清水補充口、精礦口、尾礦口等構成。

技術參數

型號		JT-0.57	JT1-1	JT2-2	JT3-1	JT4-2	JT5-2
跳汰室	截面形狀	梯形	梯形	矩形	梯形	矩形	梯形
	長×寬 (mm)	450～750×950	450～900×1500	1070×1070	960～2000×1950	1510×1510	1200～2000×3150
	列數	單	單	單	單	單	單
	總室數 (個)	1	1	2	1	2	2
	單室面積 (m²)	0.57	1	1.14	3.3	2.43	2.12(單室) 2.77(雙室)
	總面積 (m²)	0.57	1	2.28	3.3	4.86	5
沖程系數		0.57	0.64	0.45	1	0.58(單動力) 0.45(雙動力)	0.58(單動力) 0.45(雙動力)
給礦粒度		5	5	10	<20	8, 篩上自動排礦<35	8, 篩上自動排礦<35
處理能力 (t/h)		1～3	2～3	4～8	10～15	12～16	10～20
耗水量 (m³/h)		1～2	2～3	2～4	3～6	4～8	5～10
隔膜	沖程 (mm)	12，17，21	12，17，21	12，17，21	10～47 可調	10～30	15，20，25
隔膜	沖次 (min^-1)	60～156 可調	60～156 可調	60～156 可調	80～100 可調	80～120 可調	80～120 可調
電動 機	型號	YCT 132-4B	YCT 100L-6	YCT32-4	YCT-4B	YCT 160-4B	YCT 200-4A
電動 機	功率 (kw)	1.5	2.2	3	5.5	5.5 (雙動力) 7.5 (單動力)	5.5 (雙動力) 7.5 (單動力)
外型尺寸 (長×寬×高)mm		1530×780×1550	2060×1112×1890	2870×1520×1880	2662×2000×3030	4240×1990×2750	3940×2006×2580
重量		612	989	1637	3260	3500	3854
