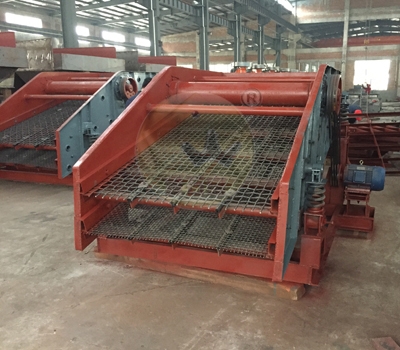

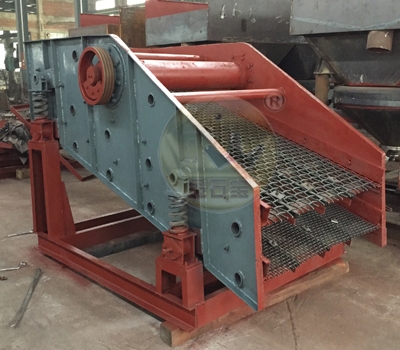

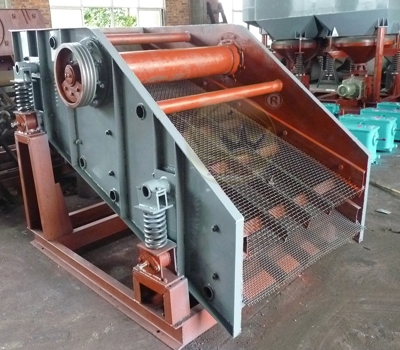

ZD振動篩
ZD振動篩
1、處理能力大，篩分效率高、篩分穩定。

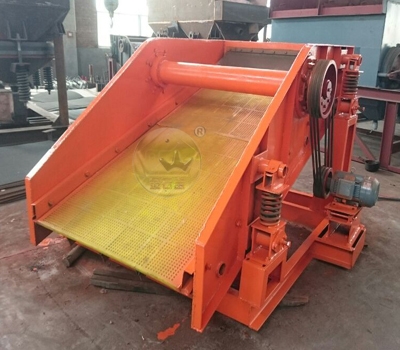

2、篩網有單層和雙層之分，篩網結構有編織篩網、橡膠篩板、沖孔篩板，安裝方式有吊式和座式之分。
3、設備維護方便。
ZD振動篩
產品介紹：
ZD型礦用單軸振動篩，該系列圓振篩結構簡單，維修方便，作業可靠，篩分效率高，透篩性好?？晒┑V山、煤炭、電力、建筑和化工等部門對中等粒度物料進行分級，而安裝橡膠篩板者對焦碳物料的分級效果尤佳。
ZD型礦用單軸振動篩分為單層和雙層，安裝方式有呆式和座式，篩網結構有編織和橡膠篩板，也可選用沖孔篩板，電動機可安裝在左側或右側。
型號含義示例；2ZD1530J， 2表示雙層、Z表示座式、D表示單軸、15表示篩面寬度、30表示篩面長度、J表示橡膠篩（非橡膠篩不注）。
工作原理：
ZD型礦用單軸振動篩原理是利用電機通過皮帶傳動大皮帶輪，所產生的離心慣性力加在篩箱振動系統的內力、帶動篩箱系統的重心做圓運動。配重輪上偏心重塊的質量，保證它們所產生的離心慣性力能夠平衡篩箱旋轉時所產生的離心慣性力。礦物在篩面做跳躍運動，篩分效率高。

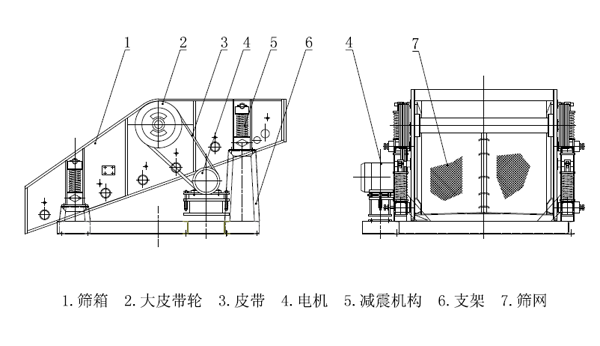

機械結構圖解：
ZD振動篩主要結構圖
產品參數：
|
型號 |
篩面 |
給料粒度 mm |
處理量 (t/h) |
振次 min-1 |
雙振幅 mm
|
電動機 功率 kw |
外型尺寸 |
||||
|
層數 |
面積㎡ |
傾角 |
篩孔尺寸 mm |
結構 |
|||||||
|
ZD1224 |
1 |
2.9 |
20 |
6～40 |
編織 |
≦100 |
70～210 |
1000 |
0～7 |
4kw |
2417×2109×1334 |
|
ZD1530 |
1 |
4.5 |
20 |
6～50 |
編織 |
≦100 |
90～270 |
920 |
6～7 |
5.5kw |
3017×2619×1566 |
|
ZD1540 |
1 |
6 |
20 |
6～50 |
編織 |
≦100 |
90～270 |
850 |
7 |
7.5kw |
4069×2651×2028
|
|
ZD1836 |
1 |
6.5 |
20 |
6～50 |
編織 |
≦100 |
100～300 |
850 |
7 |
11kw |
3669×3016×1807 |
